Czym jest inwentaryzacja architektoniczna kościoła?
Inwentaryzacja architektoniczna kościoła to proces pomiaru, analizy i opracowania szczegółowej dokumentacji technicznej budynku sakralnego. Jej głównym celem jest wierne odwzorowanie istniejącego stanu obiektu w formie rysunków technicznych, przekrojów, elewacji i modelu 3D.
Tego rodzaju opracowanie stanowi bazę do projektów renowacyjnych, konserwatorskich, adaptacyjnych lub modernizacyjnych. Inwentaryzacja budowlana jest również wymagana przy uzyskiwaniu pozwoleń konserwatorskich i administracyjnych.
Kościoły to często budynki o dużym stopniu złożoności architektonicznej. Wymagają wyjątkowej precyzji pomiarowej i dokładności przedstawiania w postaci rysunków lub modeli 3D. Występują w nich nieregularne geometrie, skomplikowane sklepienia i bogaty detal. Bez dokładnej dokumentacji projektowej nie sposób przygotować rzetelnego projektu wykonawczego, kosztorysu ani planu konserwacji. Jedną z najskuteczniejszych metod jest skaning laserowy 3D budynków.
Jakie korzyści przynosi skaning laserowy 3D i inwentaryzacja kościoła metodą skanowania?
Zastosowanie technologii skanowania laserowego 3D, pozwala na uzyskanie danych o bardzo dużej dokładności, osiągającej kilka milimetrów. Dzięki temu każda przestrzeń wewnętrzna kościoła, jak również jego fasady, witraże oraz elementy otoczenia, mogą zostać dokładnie odwzorowane w postaci chmury punktów. Chmura punktów kościoła jest podstawą do stworzenia cyfrowego modelu budynku. Taka szczegółowa dokumentacja powykonawcza gwarantuje, że każda część budynku będzie wiernie odtworzona podczas remontu.
Inwentaryzacja architektoniczna kościoła – precyzja i bezpieczeństwo danych
Inwentaryzacja architektoniczna kościoła to proces, który wymaga najwyższej dokładności oraz delikatności w pracy z obiektem o dużej wartości historycznej i kulturowej. Wykorzystanie technologii laserowego skanowania 3D pozwala na pozyskanie szczegółowych danych o bryle i detalach świątyni bez ingerencji w jej strukturę. Dzięki skanowaniu 3D możliwe jest uchwycenie każdego elementu – od głównych filarów, przez sklepienia, aż po najdrobniejsze detale zdobień czy rzeźb. Tak precyzyjny pomiar 3D kościoła gwarantuje pełne odwzorowanie geometrii budynku, co jest nieosiągalne przy tradycyjnych metodach pomiarowych.
Skanowanie 3D kościołów – nowoczesna metoda inwentaryzacji zabytków sakralnych
Technologia skanowania 3D kościołów eliminuje ryzyko błędów związanych z ręcznymi pomiarami, które często występują przy użyciu dalmierzy laserowych. Uzyskana chmura punktów o wysokiej rozdzielczości stanowi dokładne źródło danych do opracowania rysunków 2D, modeli 3D oraz dokumentacji BIM. Tak przygotowana inwentaryzacja zabytków sakralnych pozwala architektom, konserwatorom i inżynierom na prowadzenie prac renowacyjnych w sposób bezpieczny i w pełni kontrolowany.
+48 794 246 362
Dokumentacja architektoniczna kościoła – wsparcie dla konserwacji i restauracji
Na podstawie skanów 3D tworzymy pełną dokumentację architektoniczną kościoła, która stanowi nieocenione wsparcie na każdym etapie konserwacji i restauracji. Uzyskane dane umożliwiają analizę stanu technicznego, planowanie prac budowlanych oraz projektowanie elementów odtwarzających historyczny wygląd świątyni. Nasza inwentaryzacja architektoniczna kościoła to połączenie nowoczesnych technologii z troską o dziedzictwo architektoniczne, które pozwala zachować autentyczność i piękno skanowanych zabytków dla przyszłych pokoleń.
Zakres inwentaryzacji architektonicznej kościoła metodą laserową co zawiera?
W zależności od potrzeb inwestora i celu opracowania, inwentaryzacja architektoniczna może obejmować różne elementy :
– rzuty kondygnacji z dokładnym odwzorowaniem ścian, sklepień, filarów, elementów konstrukcyjnych, ołtarzy, organów, figur, ławek
– przekroje charakterystyczne i elewacje
– rysunki detali architektonicznych
– zestawienie elementów wyposażenia
– model 3D / BIM / inwentaryzacja architektoniczna 3D
– dokumentację fotograficzną
– otoczenia kościoła, w tym ścieżki, inne elementy infrastruktury np. dzwonnice
– model reality capture, 3D mesh

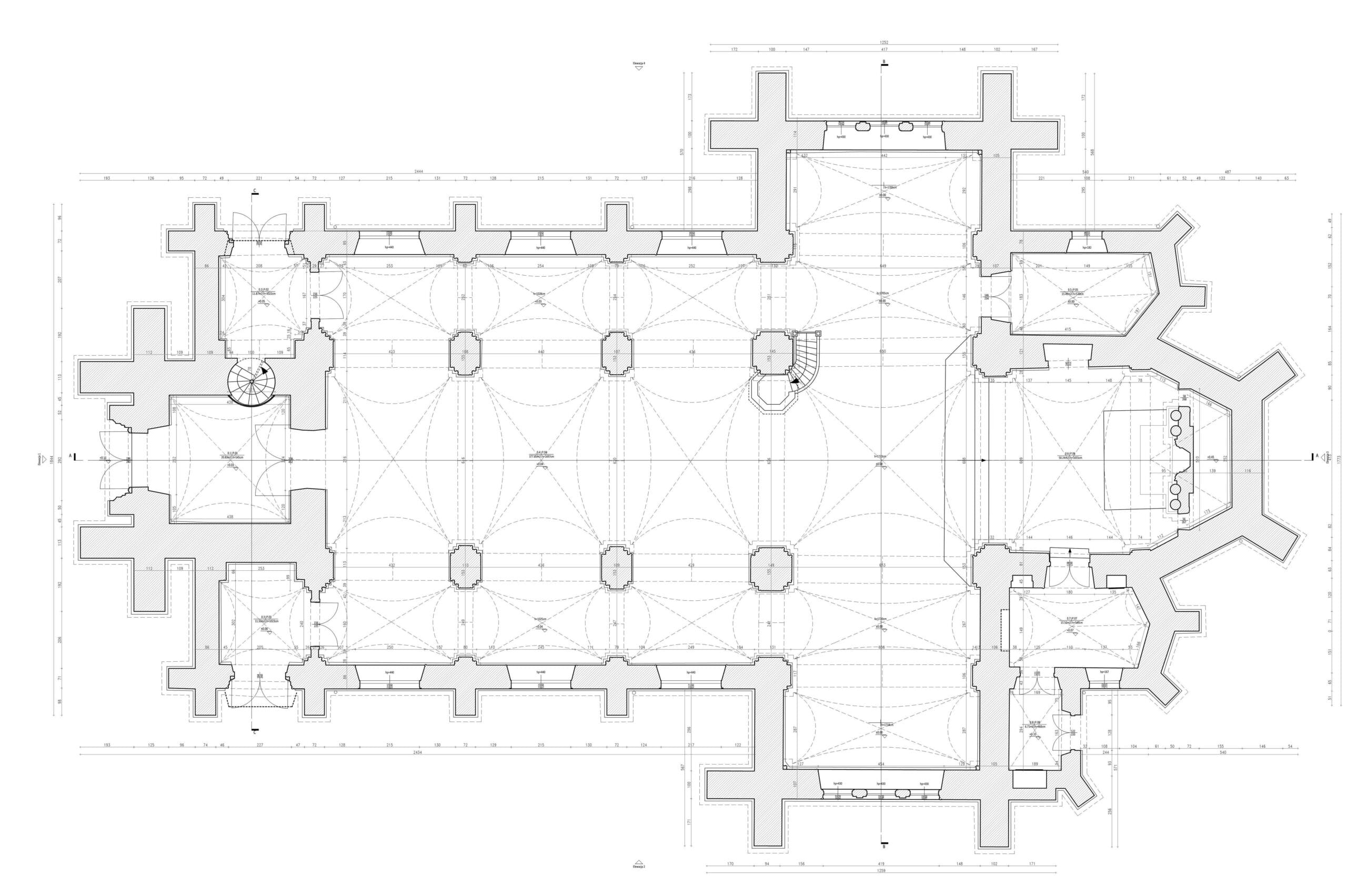

Rzuty kondygnacji
Przedstawiają układ przestrzenny wnętrza kościoła, w tym nawy, prezbiterium, zakrystię i kaplice boczne.

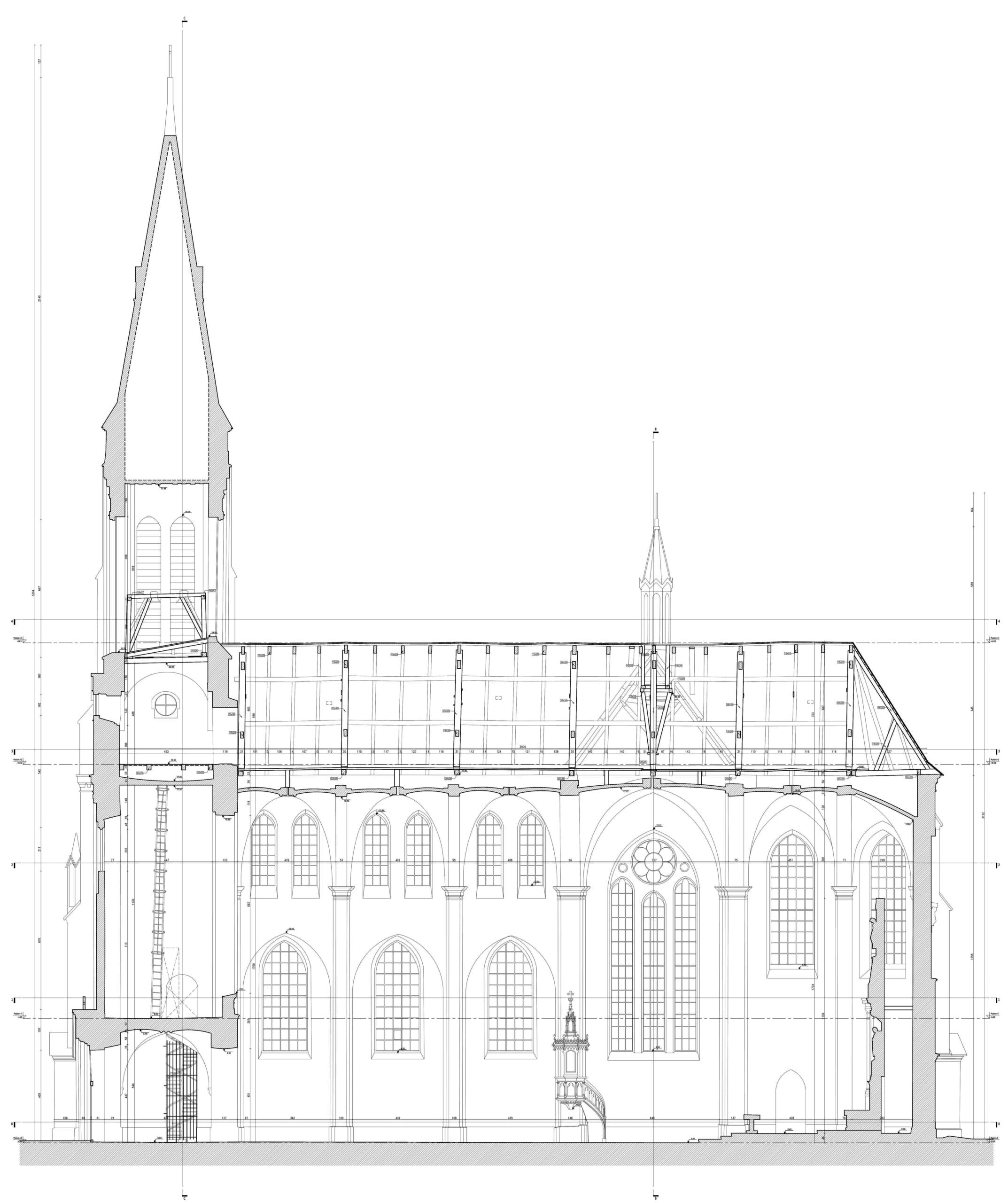

Przekroje pionowe
Pokazują wysokości sklepień, łuków, kopuł i relacje między kondygnacjami.
+48 794 246 362
Elewacje zewnętrzne
Dokładne odwzorowanie wszystkich fasad, w tym zdobień, okien witrażowych, gzymsów i portali wejściowych
+48 794 246 362
Rysunki detali architektonicznych
Szczegółowe opracowanie elementów takich jak kolumny, ornamenty, balustrady czy rzeźby
+48 794 246 362

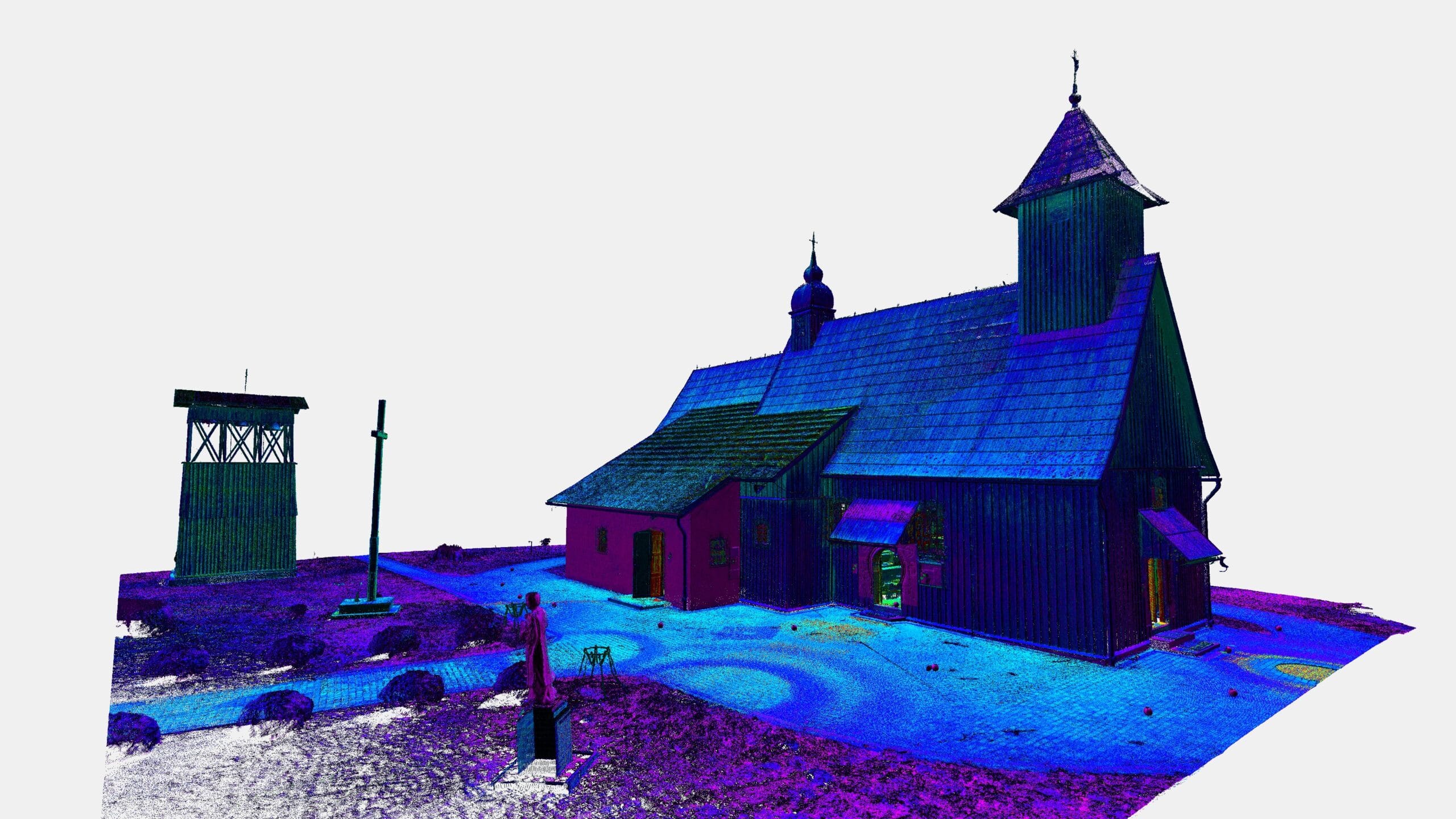

Chmura punktów kościoła
Cyfrowe odwzorowanie całego kościoła widziane oczami skanera 3D wraz z terenem przyległym.
+48 794 246 362
Model 3D inwnetaryzacja architekoniczna kościoła
Model 3D przygotowany do prac projektowych np. Revit, Archicad, Autocad, Navisworks.
+48 794 246 362
Rola architekta w przygotowaniu dokumentacji
1. Analiza obiektu i przygotowanie planu prac
Architekt rozpoczyna proces od analizy dostępnych materiałów: dawnych planów, dokumentów archiwalnych oraz danych konserwatorskich. Na tej podstawie opracowuje plan inwentaryzacji. Często wymaga się wejścia w niedostępne dotąd miejsca np. przestrzenie międzydachowe, aby wykonać skaning więźby dachowej. Warto odbyć wizję lokalną i sprawdzić możliwości wykonania pomiarów. W przypadku braku możliwości rozstawienia skanerów stacjonarnych i ograniczonej możliwości poruszania się, wykorzystujemy skanery mobline.
2. Prace pomiarowe w terenie
Wykorzystanie TLS (Terrestrial Laser Scanning) umożliwia wykonanie chmury punktów ze skanerów generujących miliony punktów na sekundę, obejmując wnętrze i zewnętrze świątyni. Dane ze skanerów często uzupełniane są o nalot fotogrametryczny, aby zapewnić jak największe pokrycie pomiarem. Zobacz jaki skaner TLS wybrać?
3. Opracowanie chmury punktów i przetwarzanie danych
Dane z TLS są importowane do programów CAD/BIM (np. Revit, ArchiCAD, AutoCAD). Architekt łączy skany, opracowuje rzuty, przekroje i model 3D.
Jak wygląda profesjonalna dokumentacja architektoniczna kościoła
Profesjonalna inwentaryzacja zawiera:
– legendę i oznaczenia materiałowe
– siatkę odniesienia geodezyjnego
– zestawienie powierzchni i kubatury
– opis użytego sprzętu i dokładności pomiarów
– model BIM z pełną strukturą konstrukcji
Zastosowanie dokumentacji architektonicznej w praktyce:
Dokumentacja inwentaryzacyjna kościoła znajduje zastosowanie w:
– projektach renowacyjnych i konserwatorskich
– opracowaniach adaptacyjnych i modernizacyjnych
– analizach konstrukcyjnych i termicznych
– tworzeniu archiwów cyfrowych dziedzictwa kulturowego
🏛️ Renowacja i konserwacja zabytków
To jedno z najczęstszych zastosowań. Inwentaryzacja pozwala na:
- szczegółowe poznanie stanu technicznego i geometrii budynku (np. kościoła, pałacu, kamienicy),
- zaplanowanie prac konserwatorskich i restauratorskich,
- odtworzenie historycznych elementów zgodnie z oryginałem.
W przypadku inwentaryzacji architektonicznej kościoła, dane z pomiarów 3D stanowią podstawę dla projektów renowacji wnętrz, elewacji, sklepień i detali rzeźbiarskich.
🏗️ Modernizacja i przebudowa istniejących obiektów
Przed rozpoczęciem jakichkolwiek prac budowlanych lub adaptacyjnych konieczne jest dokładne poznanie istniejących warunków. Inwentaryzacja:
- dostarcza rysunki bazowe do projektowania,
- umożliwia precyzyjne dopasowanie nowych elementów konstrukcyjnych,
- pomaga uniknąć błędów wykonawczych i kolizji projektowych.
📐 Opracowanie dokumentacji powykonawczej
Po zakończeniu budowy lub modernizacji, inwentaryzacja architektoniczna pozwala stworzyć aktualną dokumentację odzwierciedlającą rzeczywisty stan obiektu. Jest to często wymóg formalny w procesach odbiorowych lub przy wnioskach o pozwolenia użytkowe.
🧱 Digitalizacja i archiwizacja dziedzictwa
W przypadku zabytków, inwentaryzacja 3D umożliwia tworzenie cyfrowych kopii obiektów. To zabezpiecza dziedzictwo kulturowe przed zniszczeniem, a także pozwala na jego analizę i rekonstrukcję w przyszłości (np. po pożarach czy trzęsieniach ziemi).
🧭 Modelowanie BIM i planowanie inwestycji
Dane z inwentaryzacji są często wykorzystywane do tworzenia modeli BIM (Building Information Modeling). Pozyskiwane są one często w procesie inżynierii odwrotnej jakim jest scan to BIM z wykorzystaniem skanerów 3D. Dzięki temu projektanci i inwestorzy mogą pracować na wspólnym, precyzyjnym modelu, co znacząco usprawnia planowanie i realizację inwestycji.
Koszty i harmonogram inwentaryzacji architekonicznej kościoła
Koszt opracowania zależy od wielkości i złożoności bryły, zakresu opracowania, technologii pomiarowej oraz wymaganych formatów. Średni czas realizacji wynosi od 2 do 6 tygodni. Koszt zależy od wielu czynników i rozpoczyna się już od kilkunastu zł/m2 powierzchni całkowitej. Sprawdź ile kosztuje skanowanie laserowe budynków.
Podsumowanie inwentaryzacja architektoniczna i budowlana kościoła
Profesjonalna inwentaryzacja architektoniczna kościoła to kompleksowe opracowanie projektowe stanowiące fundament każdej renowacji i konserwacji. Nowoczesne technologie, takie jak TLS i BIM, gwarantują najwyższą dokładność i pełną zgodność z wymaganiami konserwatorskimi.
Zamów profesjonalną inwentaryzację kościoła z wykorzystaniem skanera 3D. Inwentaryzacja architektoniczna kościoła realizowana jest przez nas m.in. w Kraków, Katowice, Warszawa, Wrocław, Poznań, Gdańsk, Łódź, Lublin, Toruń, Tarnów, Częstochowa, Gniezno, Rzeszów, Białystok, Olsztyn, , Bydgoszcz, Zielona Góra, Kielce, Płock, Radom, Legnica, Opole, Szczecin, Koszalin, Sandomierz, Przemyśl, Kalisz, Elbląg, Cieszyn, Zamość.
Skontaktuj się z nami, aby opracować profesjonalną inwentaryzację architektoniczną kościoła z pełną dokumentacją projektową w technologii TLS, MLS i BIM.
