Wykonane skanowanie 3D zamku w Dębnie zostało przeprowadzone w celu wykonania inżynierskiej dokumentacji architektonicznej. Celem procesu wirtualizacji przestrzeni zamku było utworzenie inwentaryzacji budowlanej. Opracowanie takie zostało wykorzystane do realizacji kompleksowej dokumentacji projektowej dla realizacji zadania pn.: „Rewaloryzacja, konserwacja i rozszerzenie publicznych funkcji Muzeum Zamek w Dębnie”. W ramach zadania wykonano również inwentaryzację dendrologiczną parku przylegającego do parku.

Skan 3D w zalecaniach konserwatorskich

Opracowanie precyzyjnych planów zabytkowego budynku wraz z otoczeniem możliwe było tylko dzięki technice skaningu laserowego. Skanowanie 3D zamku pozwoliło uzyskać niezbędne informacje i zmapować obiekt w celu:

  1. Odbudowy kordegardy z przeznaczeniem na obsługę ruchu turystycznego,
  2. Adaptacji poddasza na przestrzenie wystawiennicze i zaplecze techniczne,
  3. Zaprojektowanie doświetlenia poddasza z zastosowaniem powiązanych stylowo z zamkiem form doświetlenia,
  4. Rekonstrukcji kaplicy i wykorzystania powstałej kubatury do funkcji komunikacji z klatką schodową i windą,
  5. Przygotowania dokładnego programu prac konserwatorskich z uwzględnieniem sposobu naprawy uszkodzeń konstrukcyjnych, zmiany systemu ogrzewania, montażu klimatyzacji,
  6. Zaprojektowania zadaszenia ganku,
  7. Wymiany nawierzchni dziedzińca,
  8. Konserwacji figury św. Jana Nepomucena,
  9. Remont mostu nad fosą,
  10. Inwentaryzacji drzewostanu z opisem i analizą stanu zadrzewienia

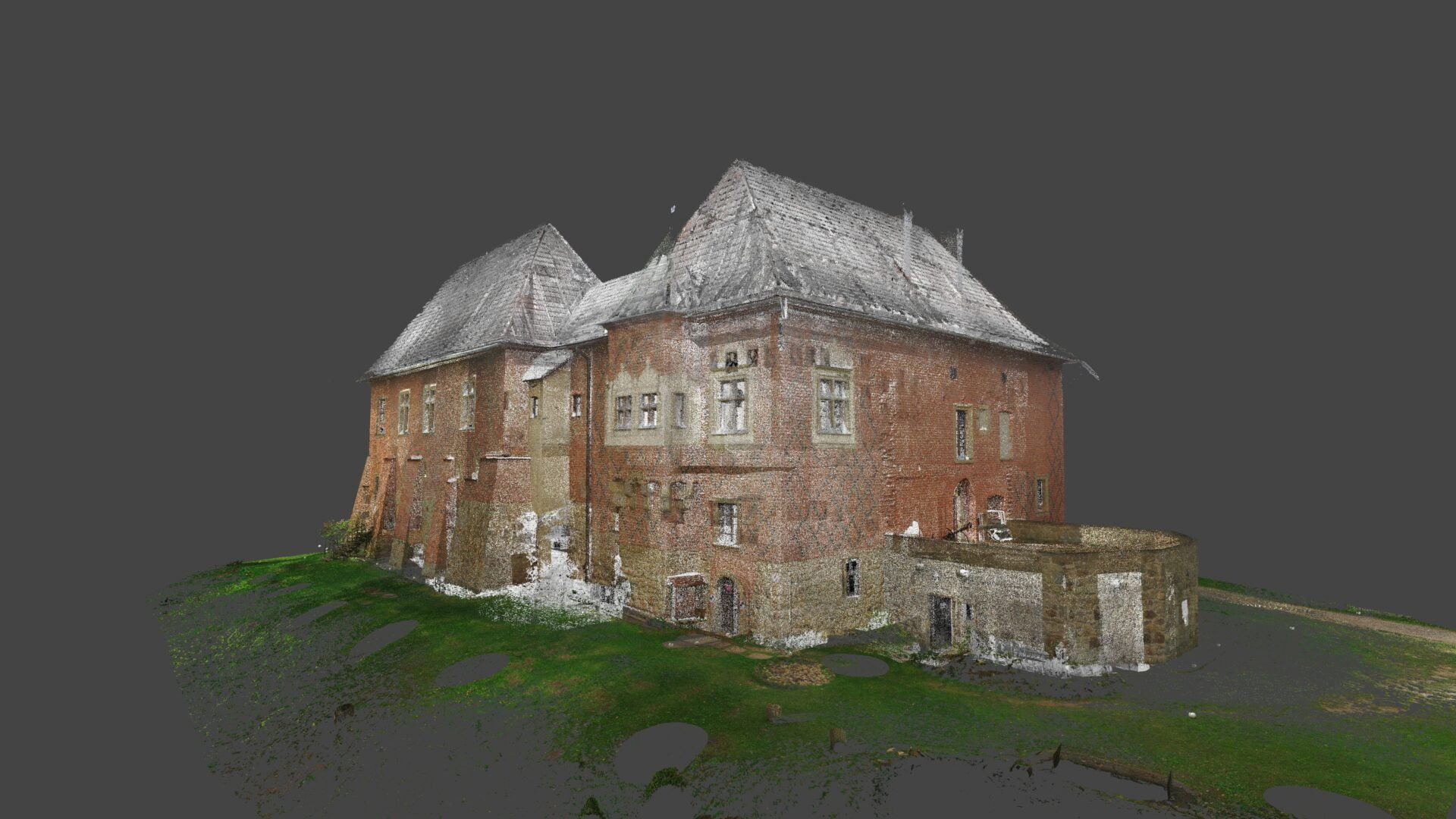

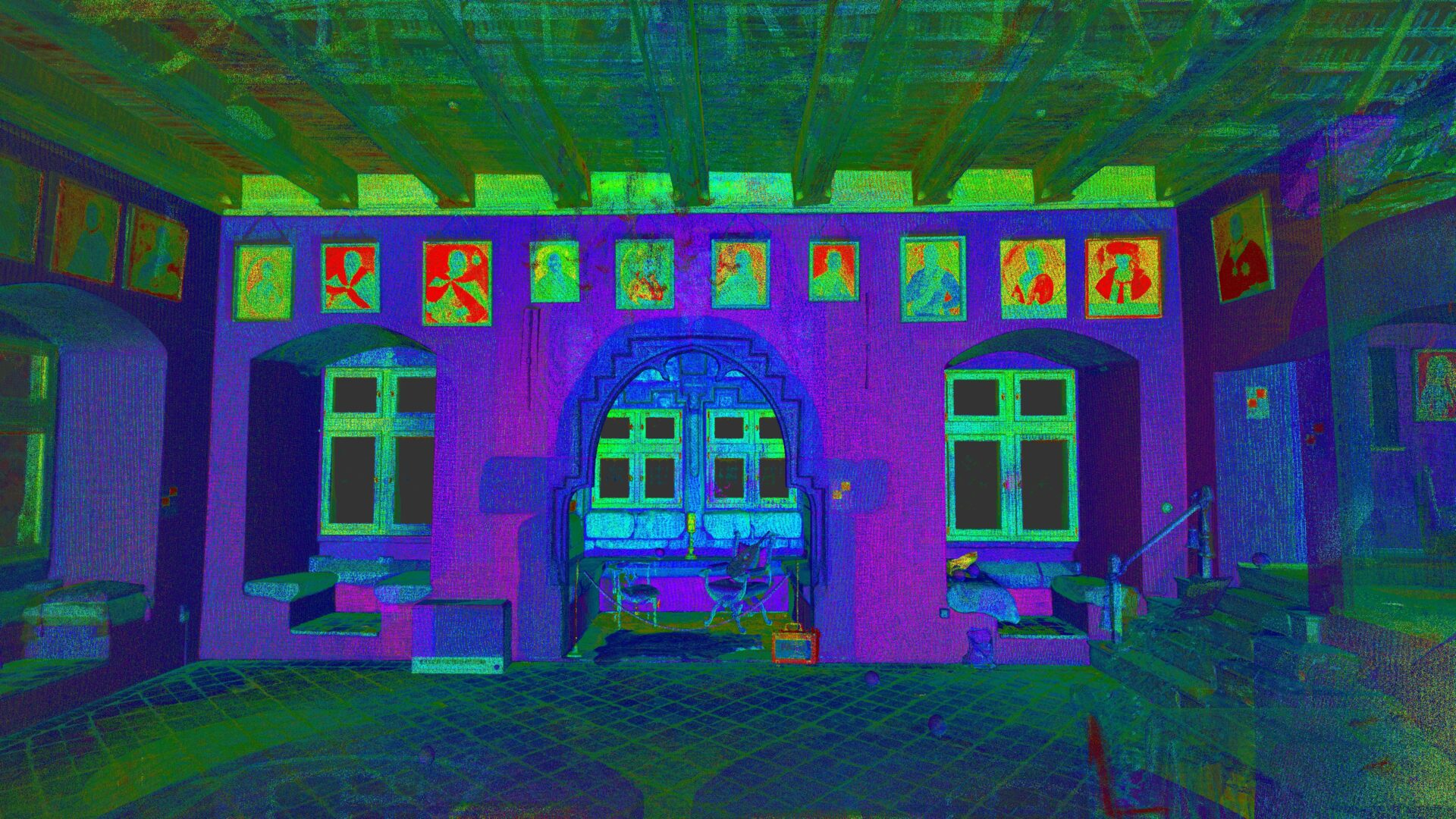

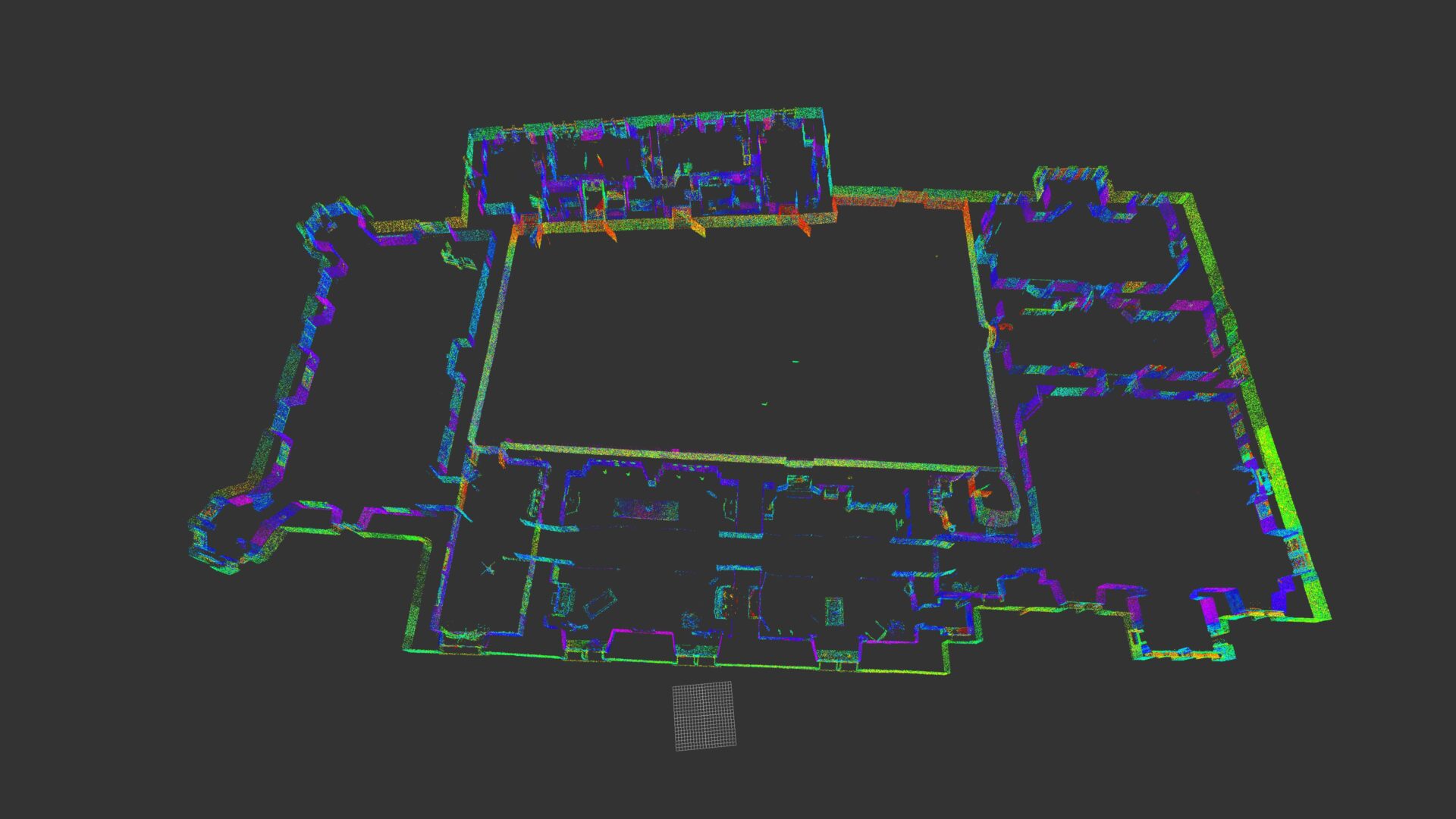

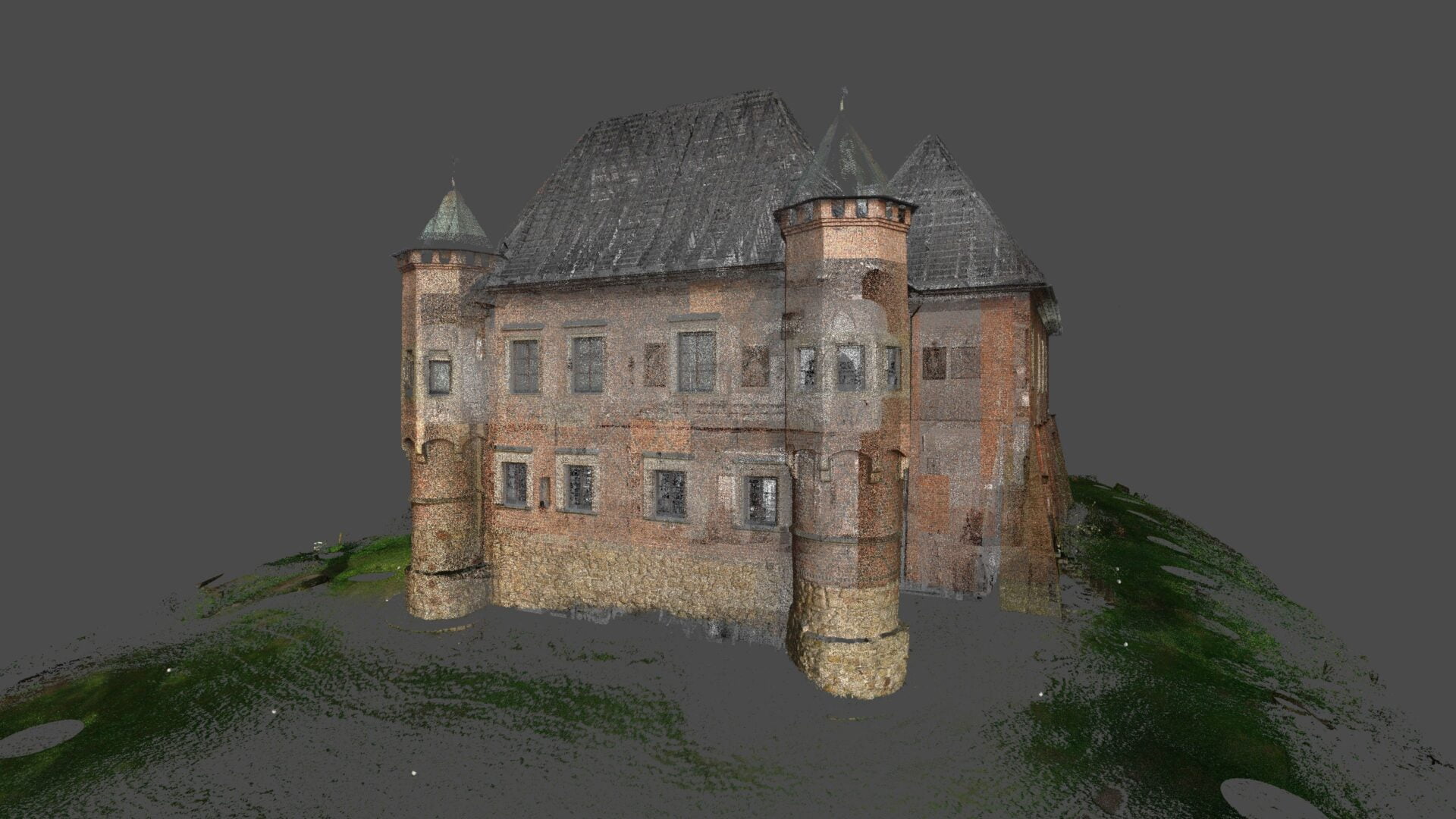

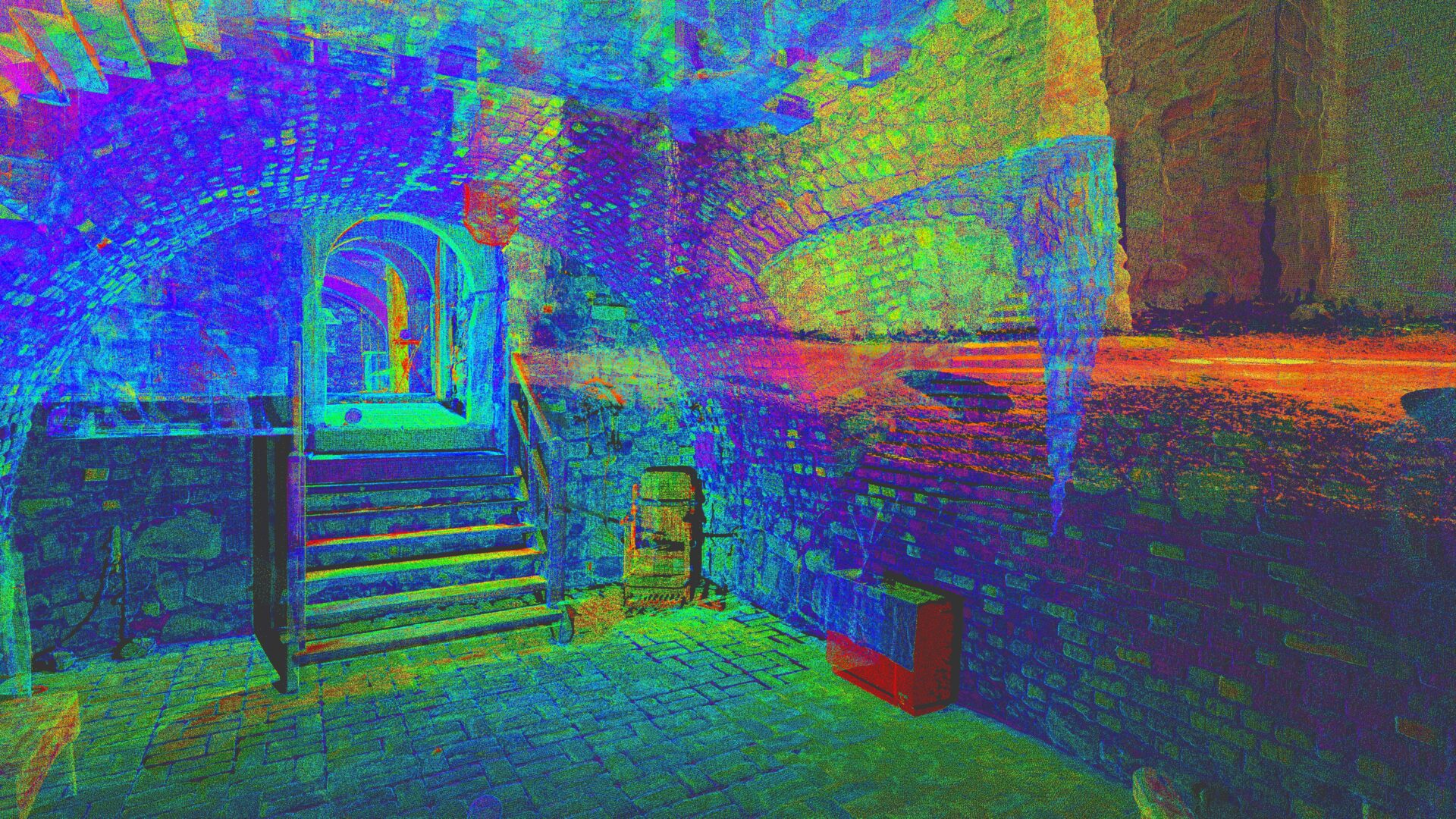

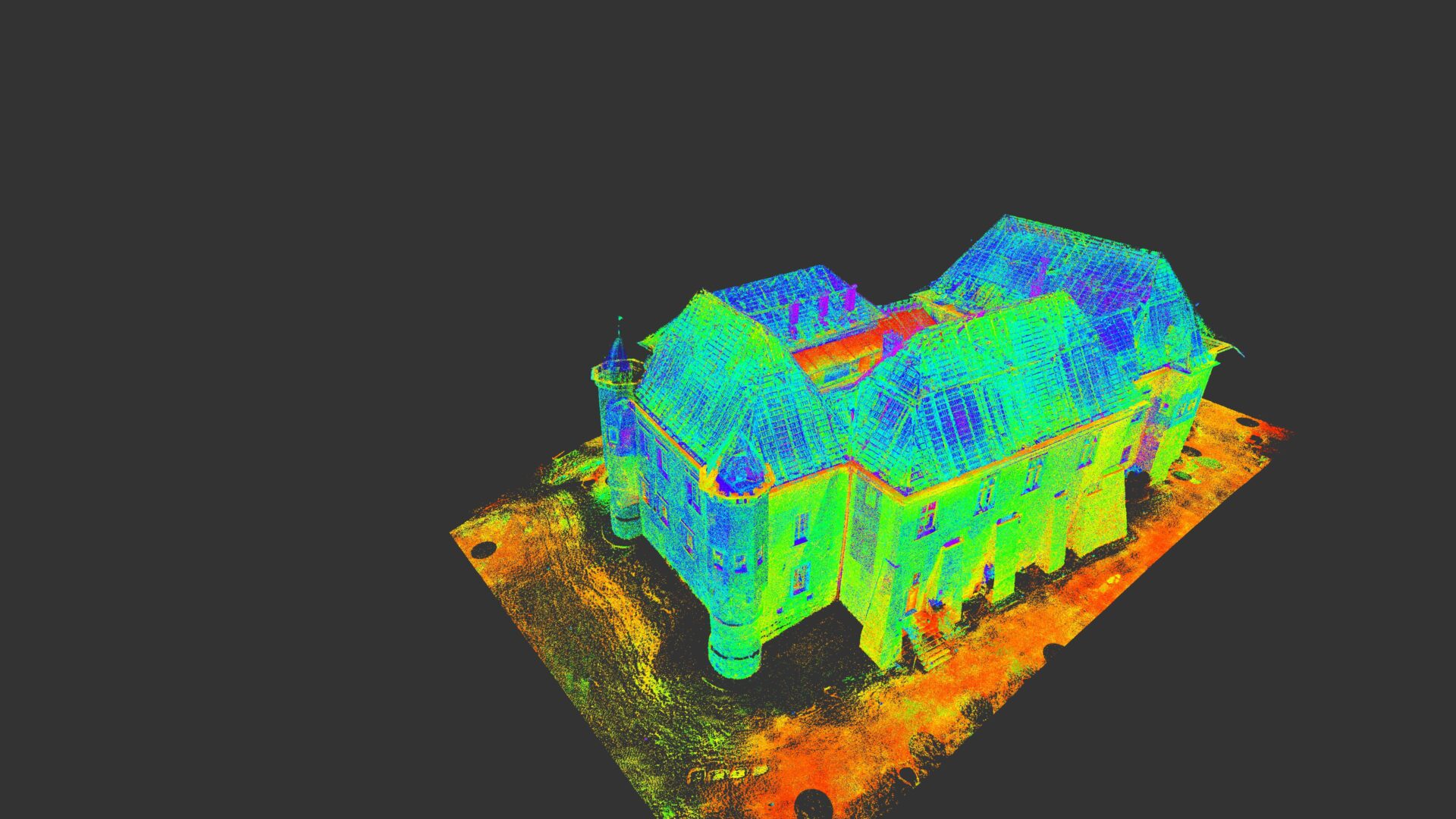

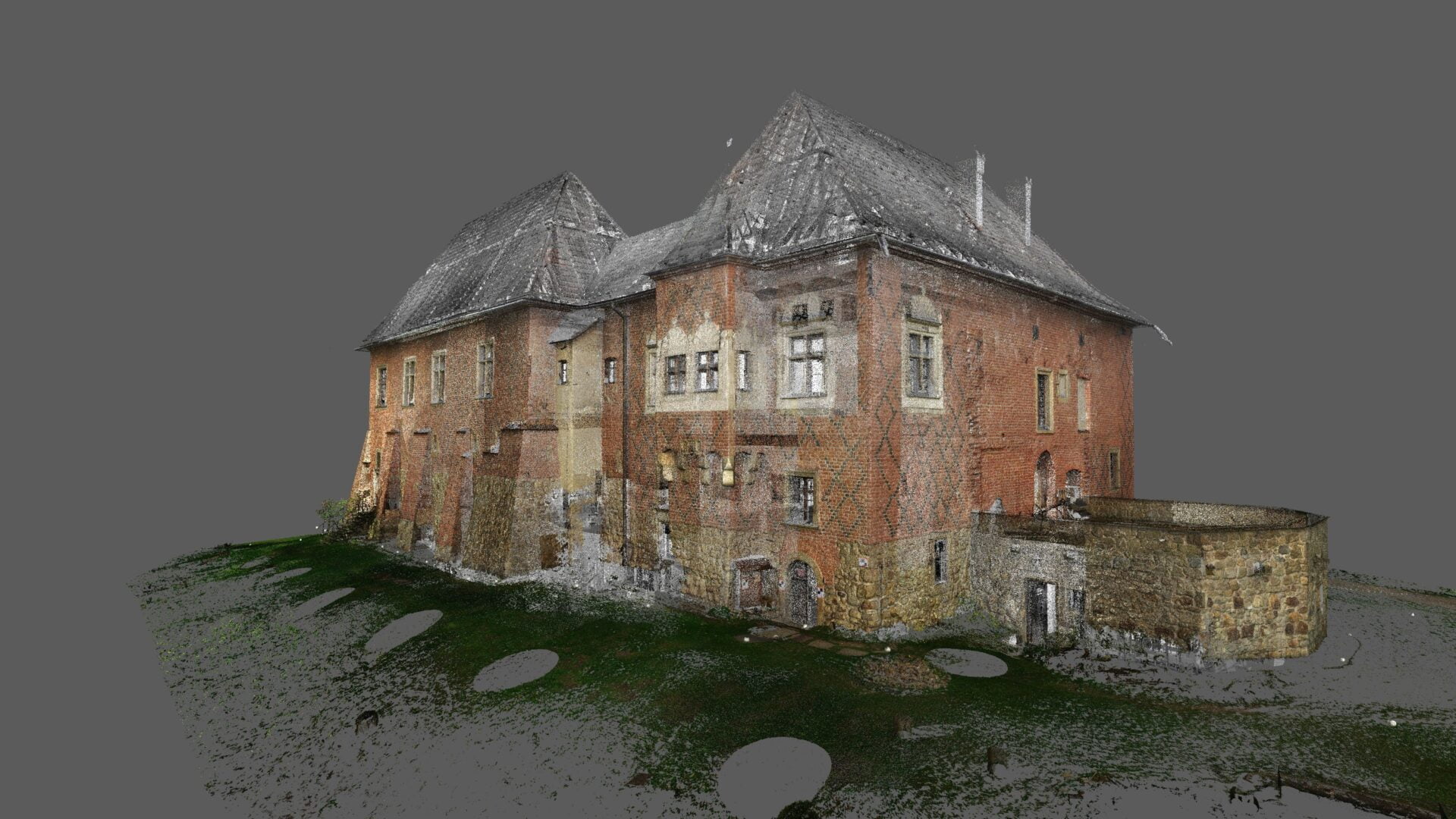

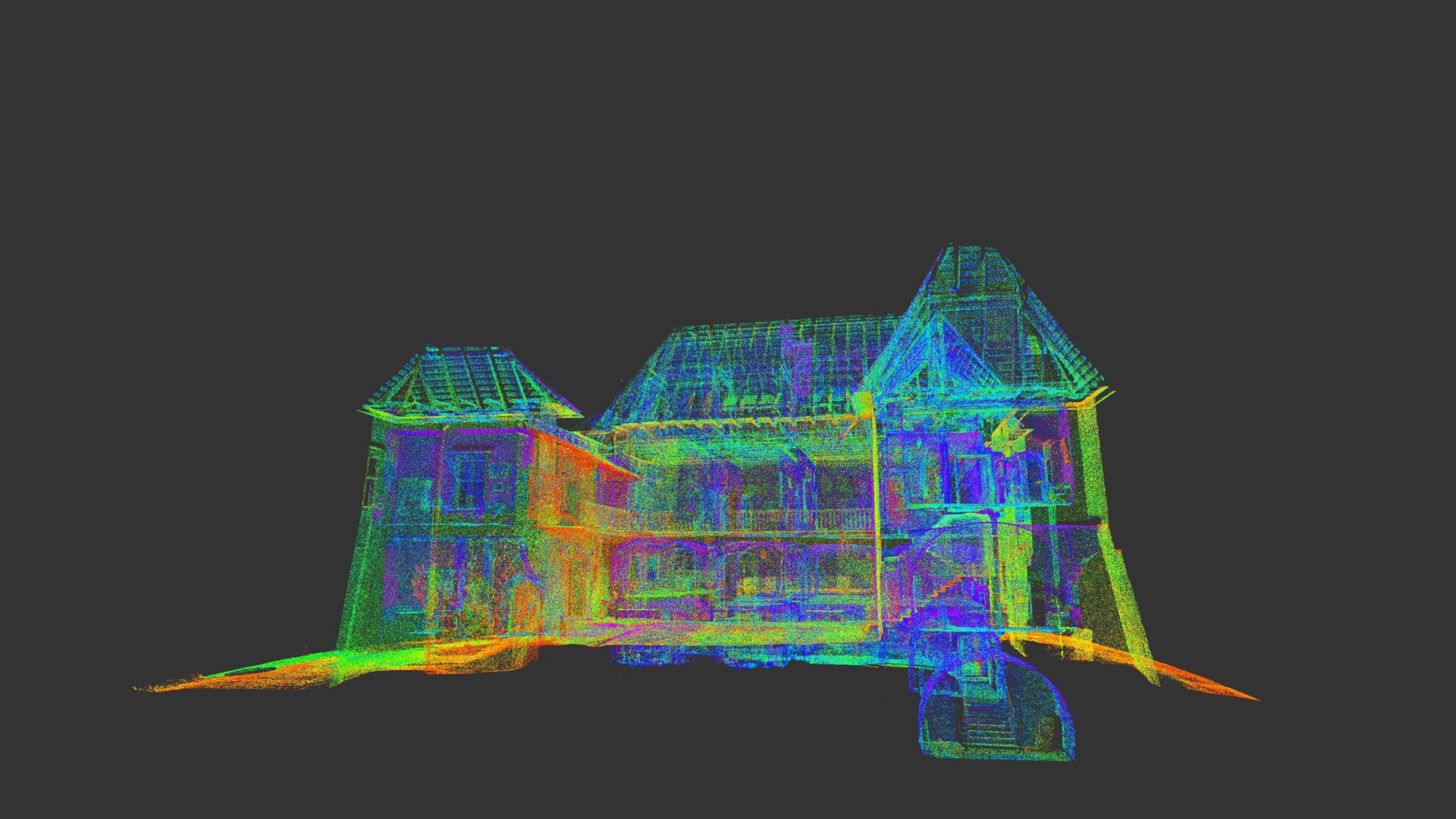

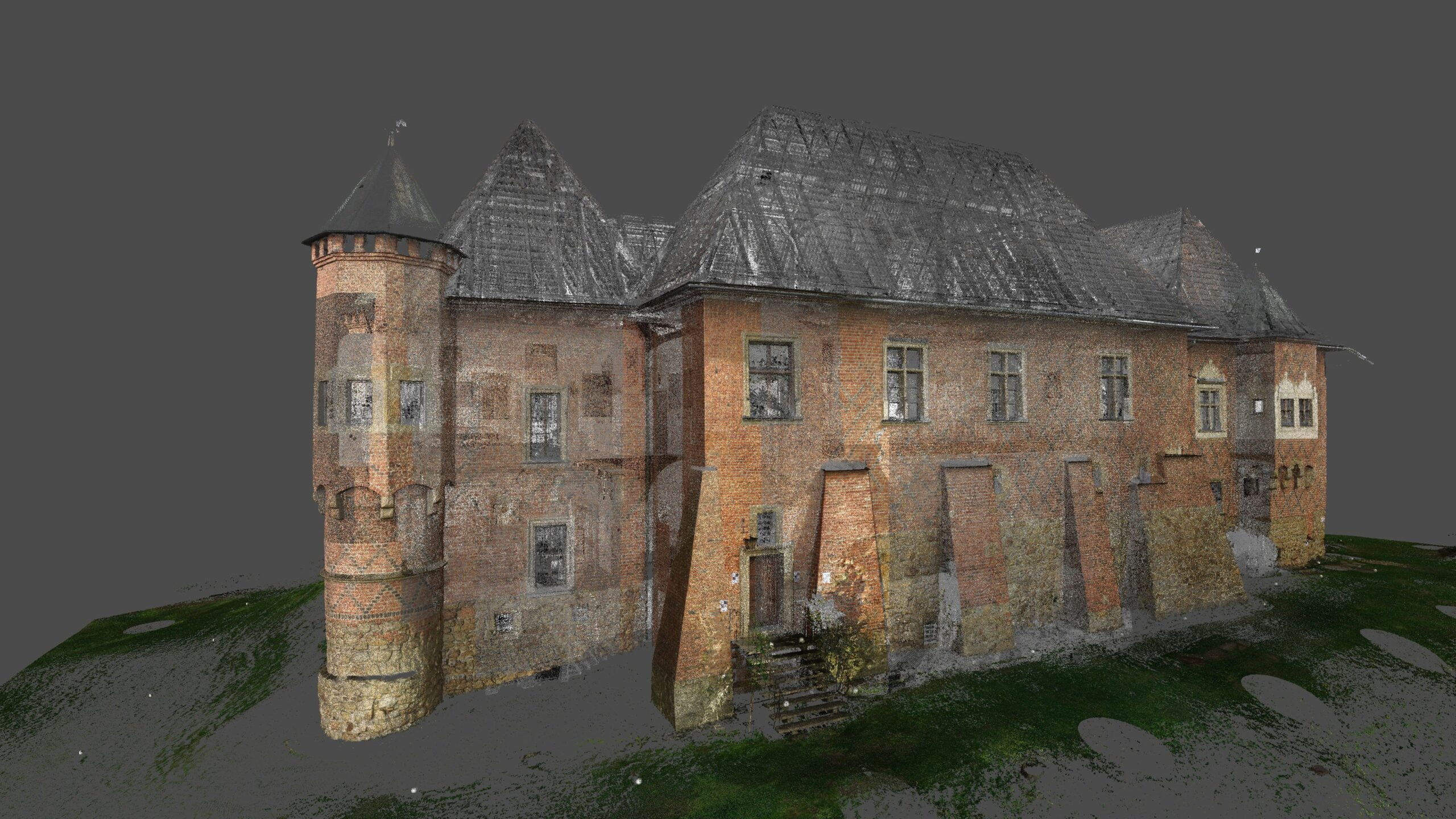

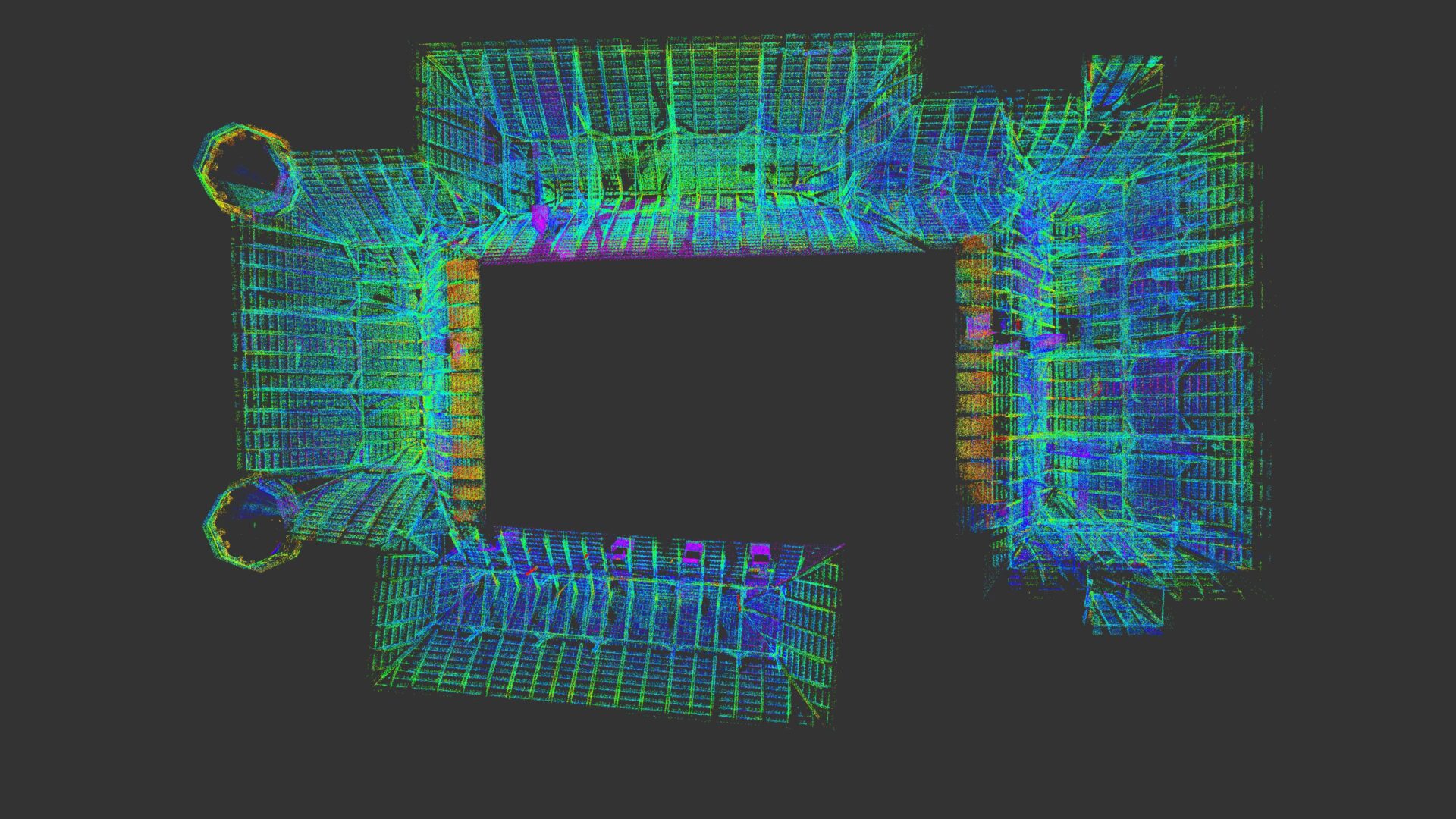

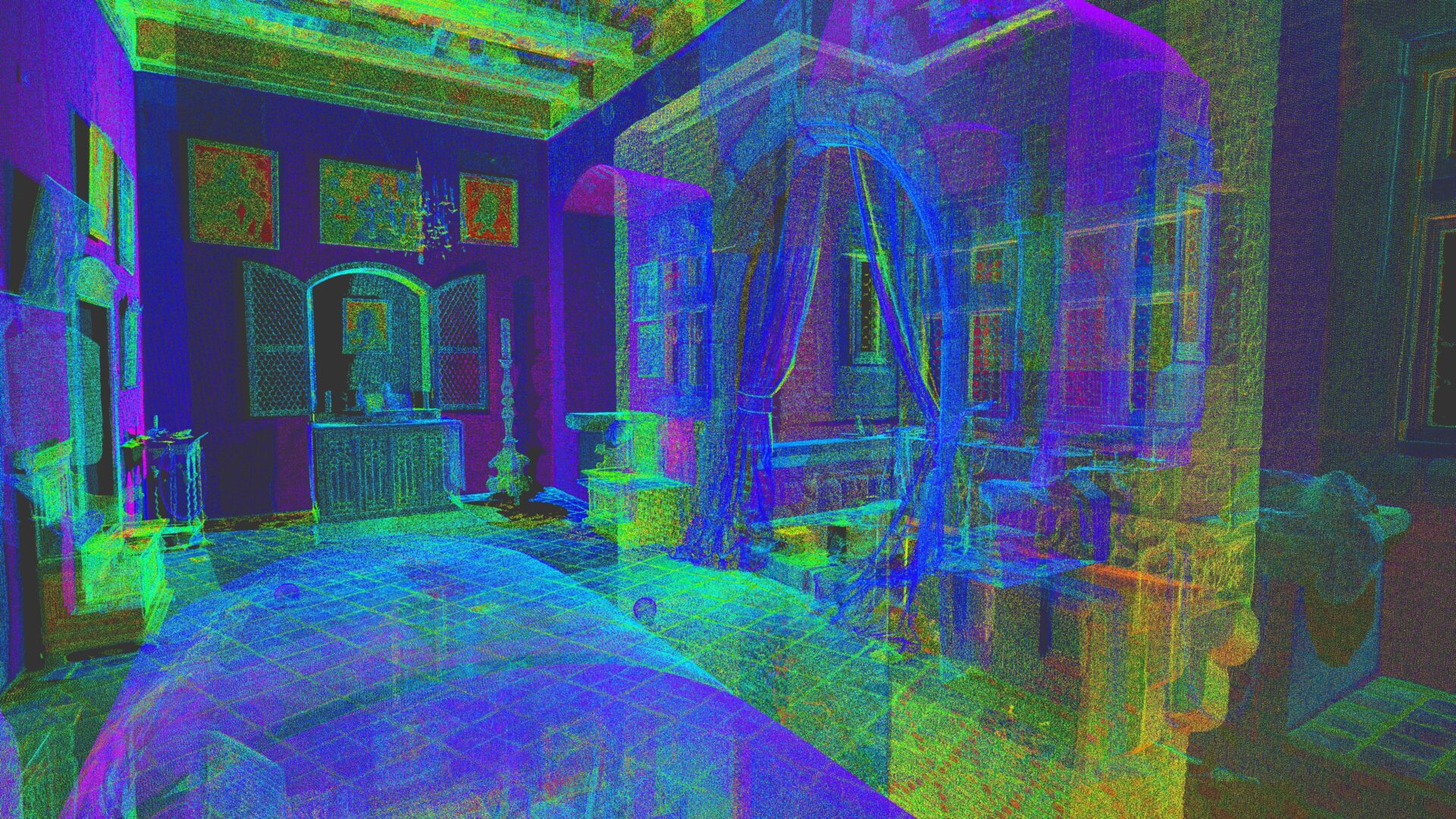

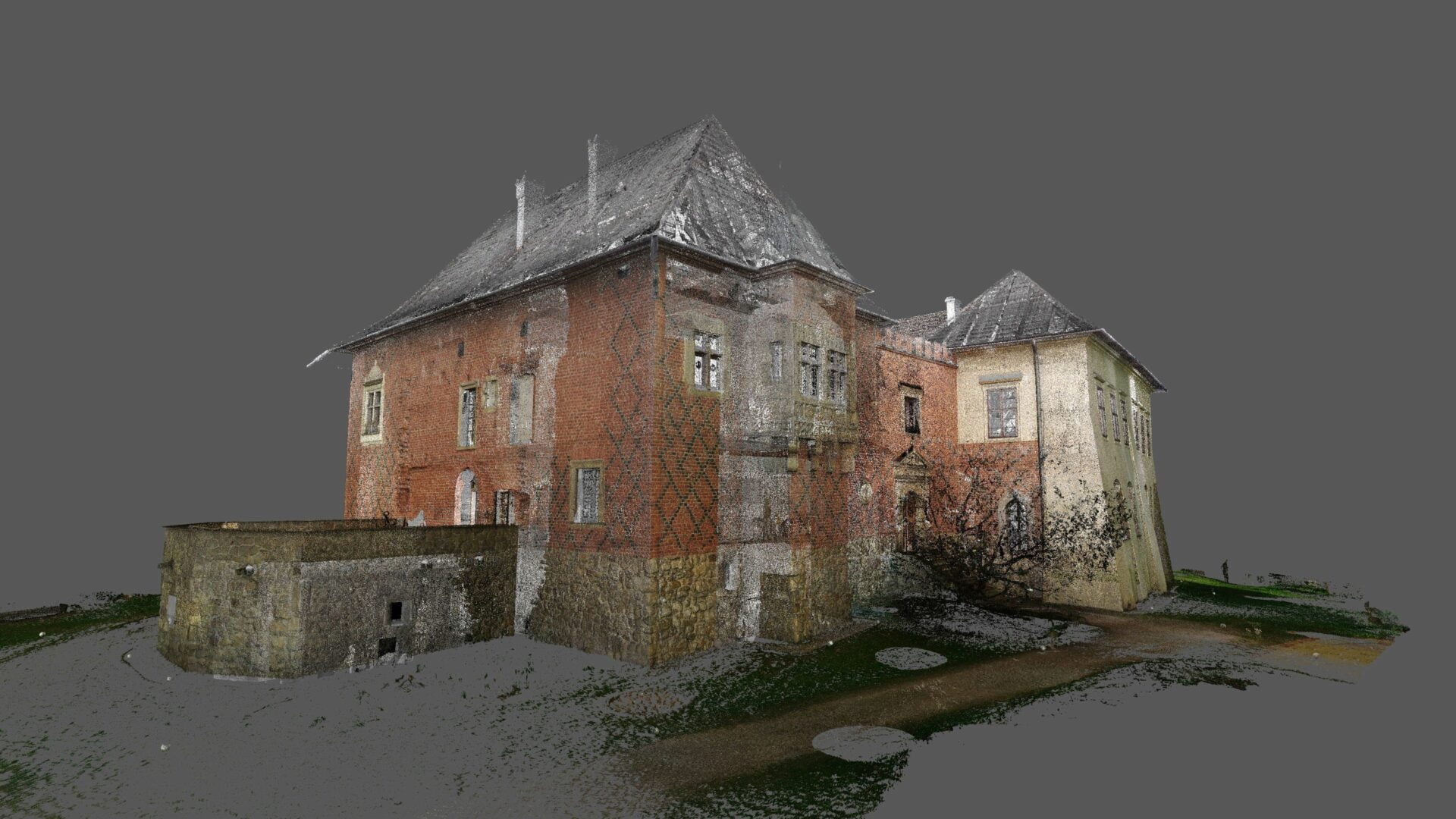

Chmura punktów po skanowaniu zamku w Dębnie

Jak wygląda skanowanie 3D zamku?

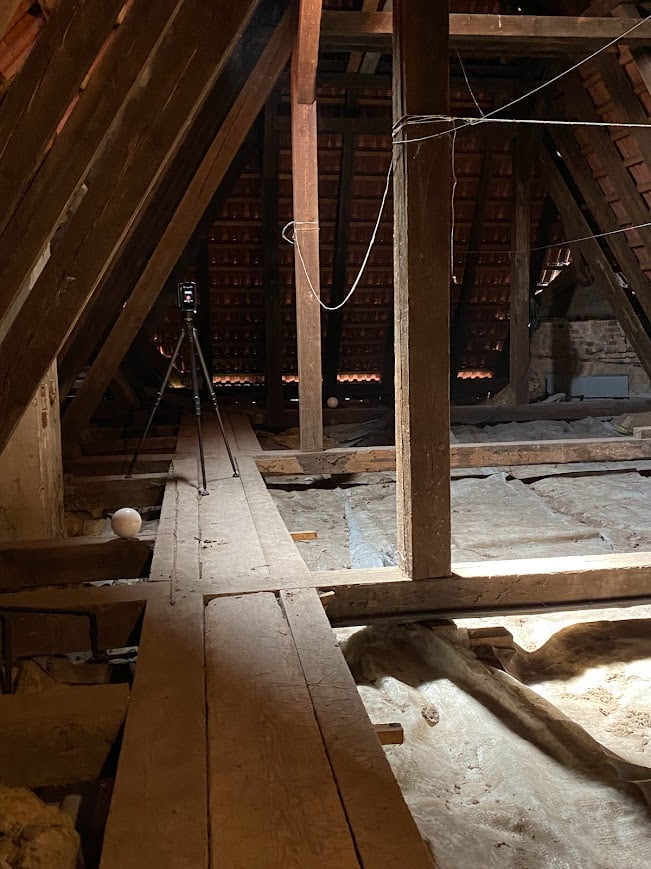

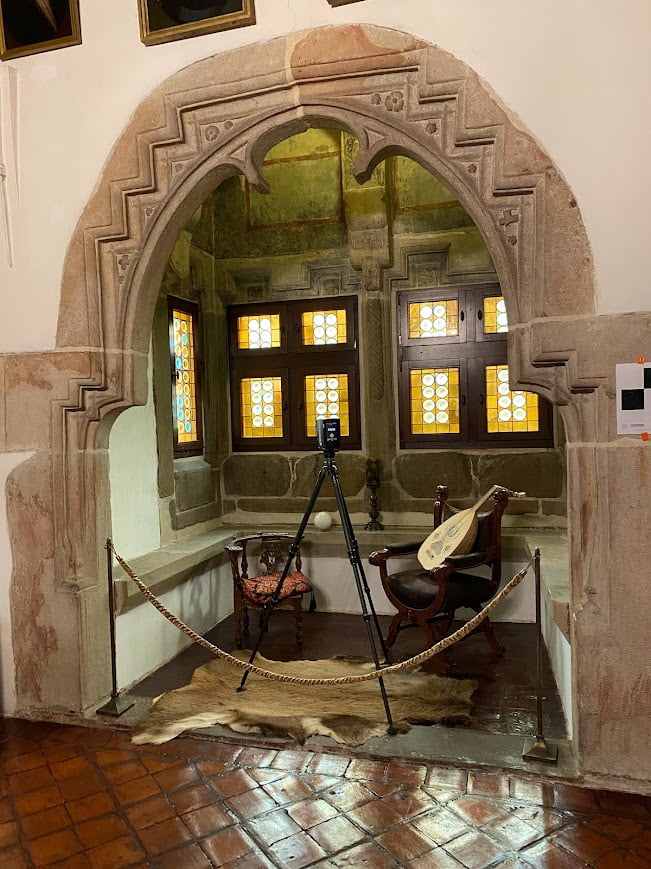

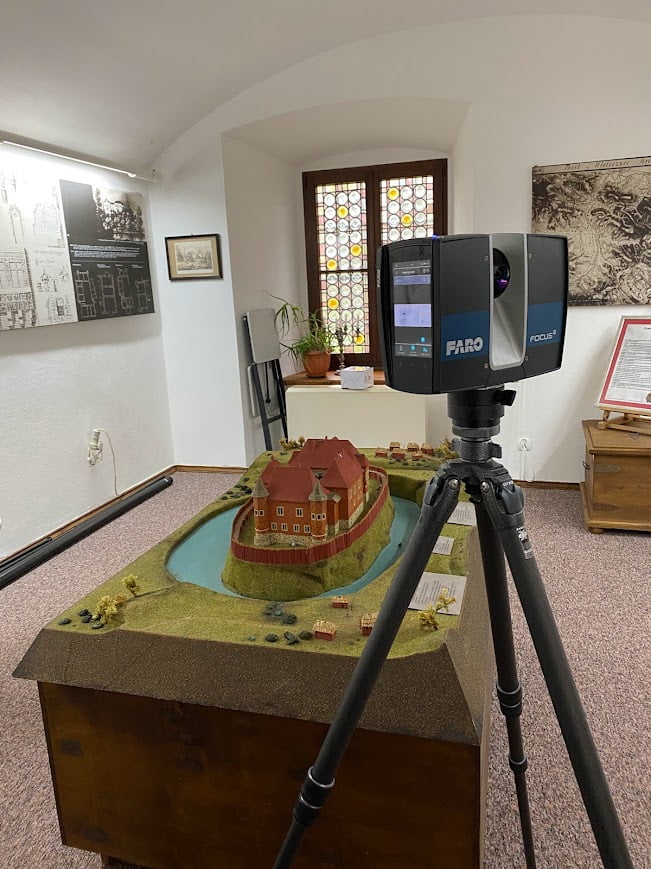

W celu realizacji zadania skanowania 3D wykorzystano skaner laserowy Faro Foucs S. Instrument pomiarowy o wysokiej dokładności pomiaru +/-1mm z pojedynczego stanowiska. Podczas realizacji wykonano 240 stanowisk skanera. Poddano je procesowi rejestracji i wyrównania. Uzyskana cyfrowa kopia obiektu w postaci chmury punktów została przetworzona do opracowania CAD.

skanowanie 3D - inwentaryzacja Zamek Dębno k. Tarnowa

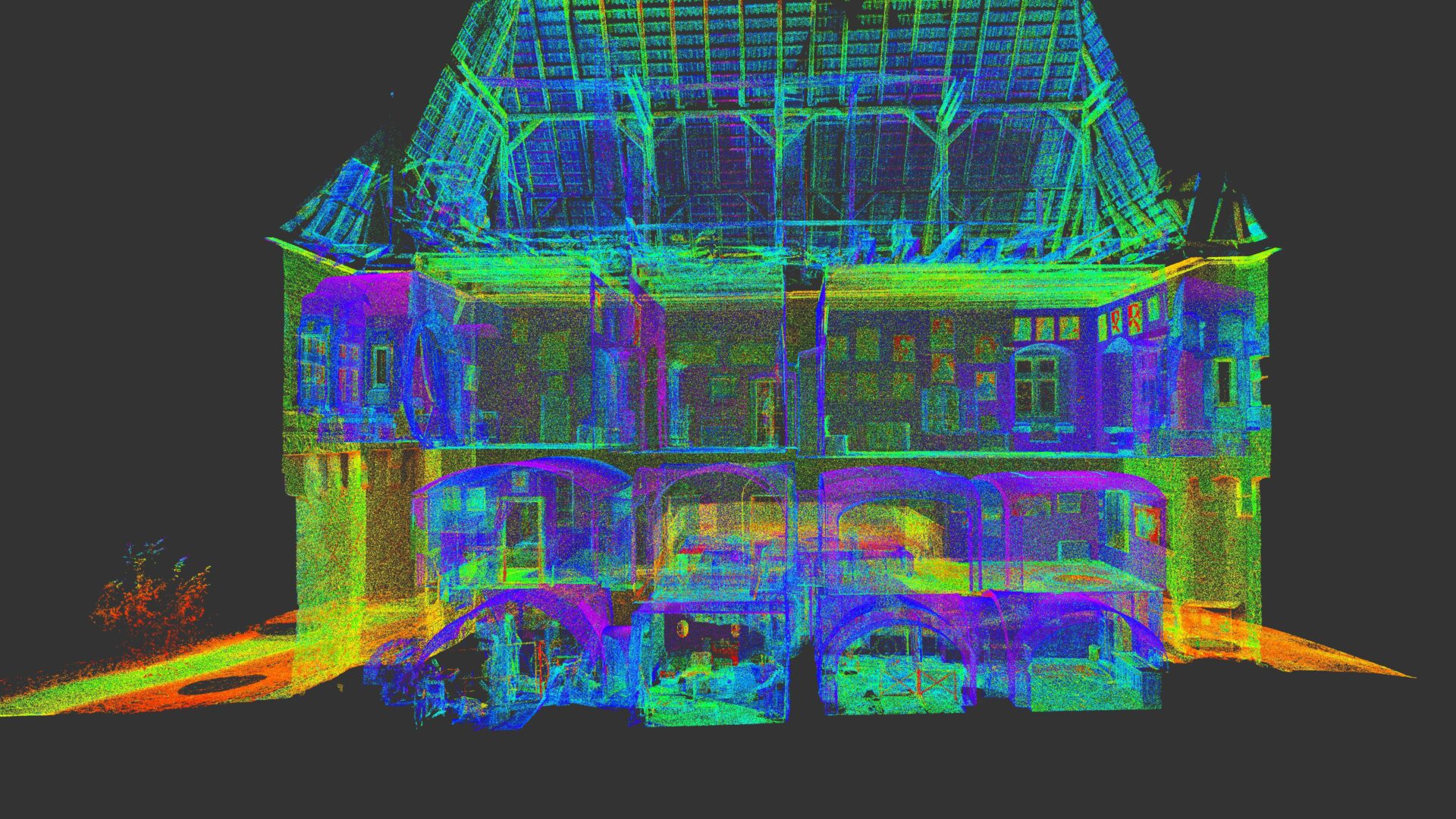

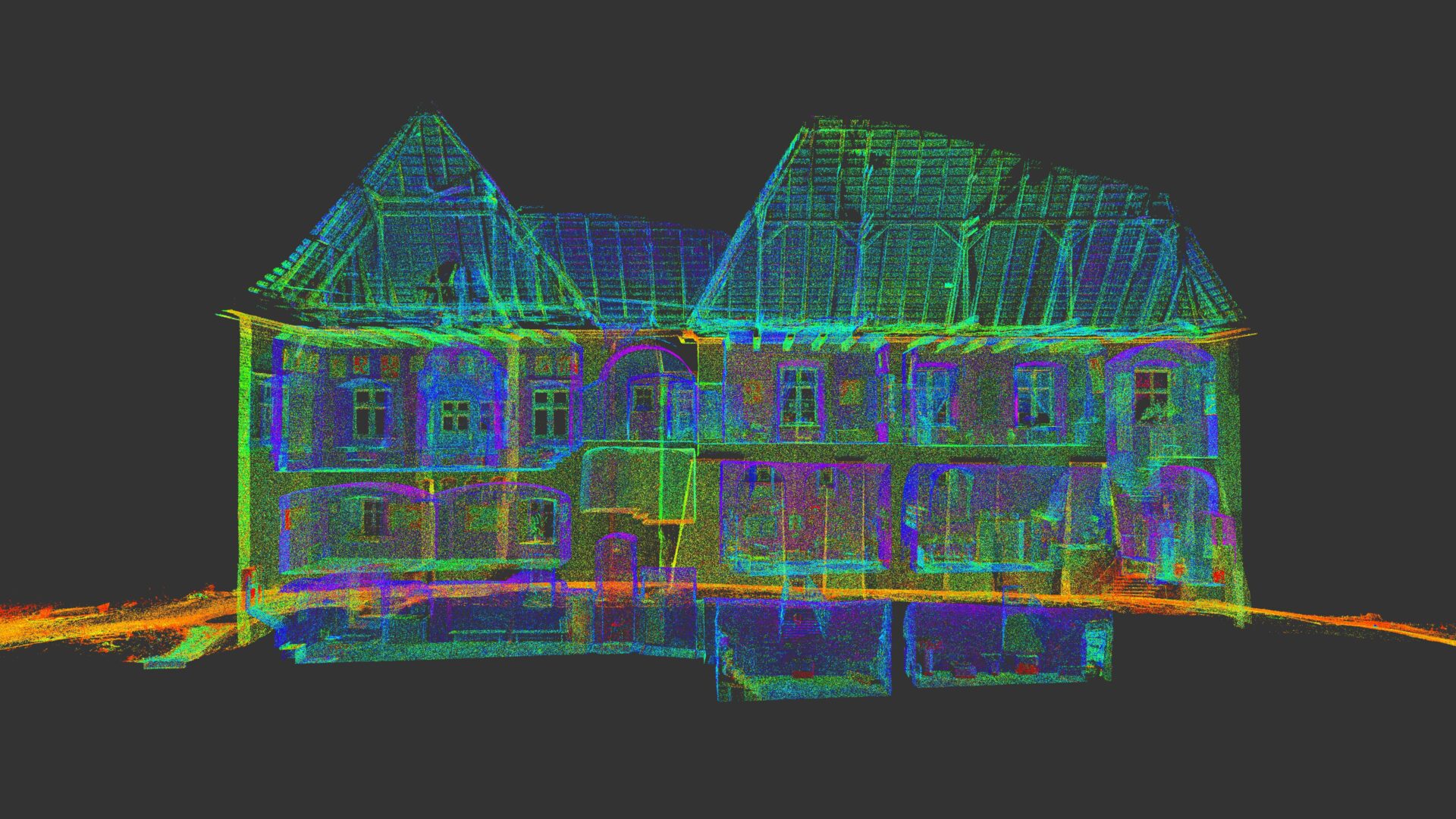

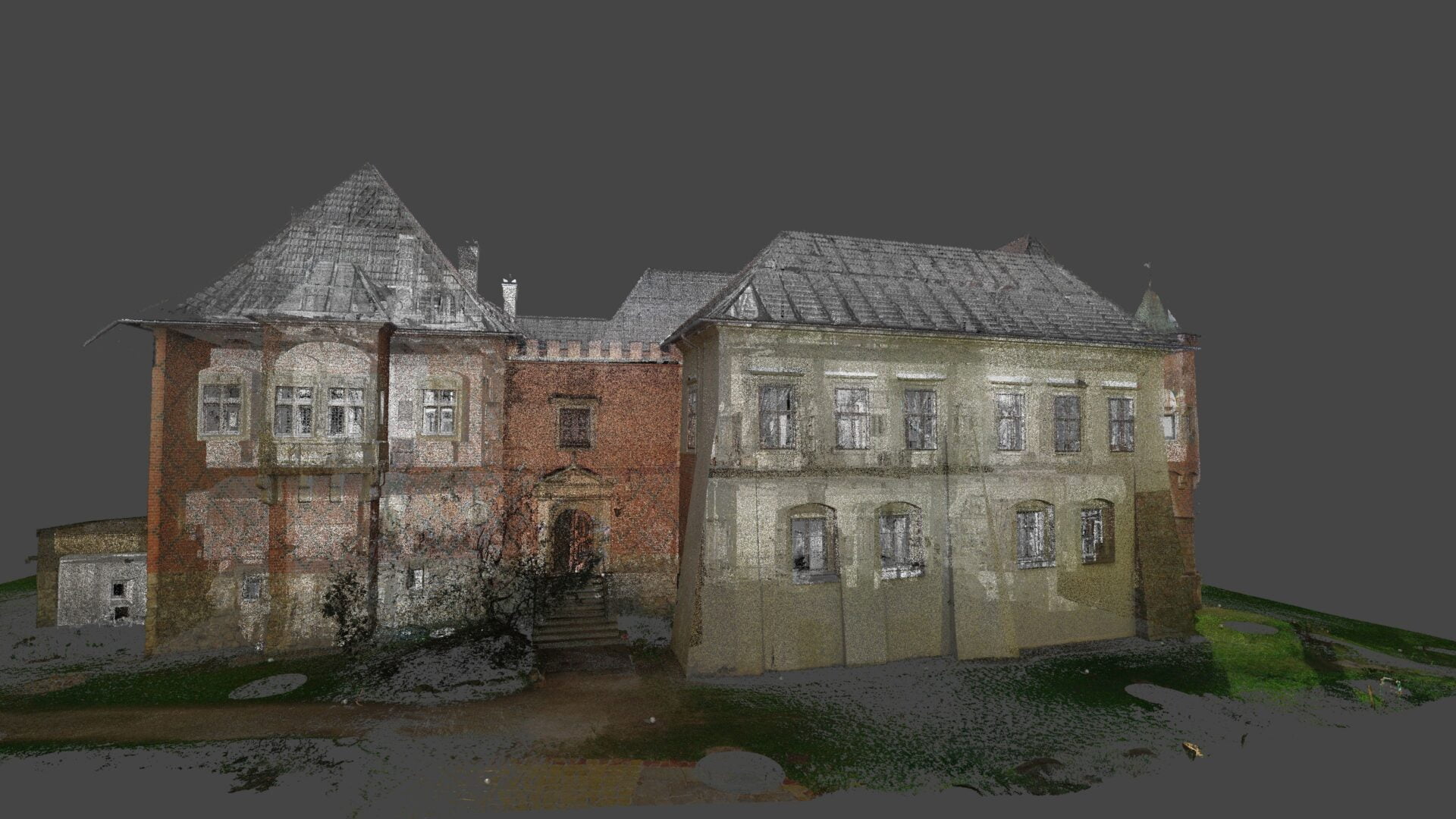

Widok elewacji południowej Zamku Dębo po opracowaniu chmury punktów.

Szukasz sposobu na inwentaryzację zamku, dworu, pałacu, kamienicy? Zostaw swój kontakt. Przygotujemy kompleksową ofertę skanowania 3D i inwentaryzacji architektonicznej obiektu – Tarnów, Kraków, Nowy Sącz, Oświęcim, Chrzanów, Nowy Targ, Olkusz, Bochnia, Skawina, Wojnicz, Nysa. Inwentaryzacja architektoniczna zamku w Dębnie.
Zobacz na czym polega skanowanie laserowe 3D.

Wpisz adres obiektu, który chcesz zeskanować. Opisz swoje wymagania dot. inwentaryzacji architektonicznej, np. szczegółowego zakresu. Jeżeli pracujesz w programie np. Revit czy Archicad określ czy masz przygotowany swój standard, w którym chciałbyś abyśmy wykonali dla Ciebie skanowanie 3D. Pozwoli to nam lepiej zrozumieć Twoje potrzeby i dopasować ofertę wykonania dokumentacji architektonicznej CAD i/lub modelowania z chmury punktów
