Inwentaryzacja architektoniczna Myślenice Kamienica Obońskich

Projekt: Inwentaryzacja architektoniczna Kamienica Obońskich Rynek 27, 32-400 Myślenice
Technika inwentaryzacji budynku: skanowanie laserowe, skaning 3D, inwentaryzacja zabytków
Forma opracowania inwentaryzacji: Klasyczna dokumentacja CAD 2D, zdjęcia 360 skanowanych pomieszczeń, opracowanie rzutów i widoków z chmury punktów, model 3D kamienicy Archicad, Revit wraz z formatem uniwersalnym wyniany danych IFC
Cel inwentaryzacja architektoniczna Myślenice: Priorytetem gminy w ramach działań rewitalizacyjnych do 2030 r. ma być remont kamienicy Obońskich w Rynku. Oprócz remontu prace obejmą montaż windy i dostosowanie budynku na potrzeby organizacji pozarządowych. Wewnątrz miałoby powstać Centrum Aktywności Lokalnej, Strefa Seniora, Centrum Integracji Obywatelskich u Obońskich, Inkubator społeczno-edukacyjne. Dodatkowo rozbudowane zostanie zaplecze sportowo-rekreacyjne w Łękach. Kamienica Obońskich remont przeszła w 2010 roku. Podczas modernizacji wymieniono tynk, przeprowadzono prace kamieniarskie, odnowiono wejście i bramę oraz obraz Matki Bożej Myślenickiej. Wymiana dotyczyła instalacji grzewczej i okien. Wykonana została również instalacja oświetleniowa – tzw. iluminacja budynku.
Powierzchnia: 800 m²
Data: 2023
Miejsce: Myślenice

Pomiar skanerem 3D piwnicy Kamienicy Obońskich w Myślenicach

Kamienica Obońskich – inwentaryzacja architektoniczna Myślenice

Nazwa kamienicy pochodzi od bogatego fundatora myślenickiego, mieszczanina Antoniego Obońskiego oraz jego żony. Inną nazwą kamienicy jest „Kamienica pod Matką Boską”. Jest ona najstarszym i najbardziej wyróżniającym się murowanym budynkiem znajdującym się przy myślenickim rynku. Jest to pierwszy kamienny dom, jak wynika z historii rynku. Został wzniesiony w 1784 roku. Poza tą kamienicą małżeństwo Obońskich ufundowało kilka innych budowli w rozwijającym się mieście. Myślenice od 1782 roku zostały siedzibą Cyrkułu obejmującego swoją powierzchnią między innymi Rabkę, Bielsko i Żywiec.

Przez wiele lat budynek był siedzibą magistratu miejskiego, ale pełnił on również inne funkcje. Mieściła się w nim między innymi Miejska Biblioteka Publiczna, galeria sztuki współczesnej, czy świetlica wychowawcza. Obecnie jest on siedzibą punktu informacji turystycznej, oddziału PTTK „Lubomir”, galerii sztuki „30 kilometr”, telewizji powiatowej, Polskiego Związku Wędkarskiego oddział Myślenice, kawiarni oraz innych lokali użytkowych. Wykonana inwentaryzacja architektoniczna Myślenice pozwoli na wykonanie precyzyjnego remontu kamienicy.

Model 3D Kamienicy Obońskich w Myślenicach

Po wykonaniu pomiarów skanerem 3D opracowano model 3D kamienicy. Model sporządzono w wielu dostępnych formatach min. Revit, Archicad, IFC. Wykonuje się je dla architektów, konstruktorów, konserwatorów, aby w jak najwierniejszy sposób przenieść budynek do wirtualnej rzeczywistości. Zabieg tworzenia cyfrowego bliźniaka ułatwia zadania projektowe. Pomaga w unikaniu kolizji, umożliwia wirtualne testowanie założeń koncepcyjno projektowych, tworzenie symulacji.

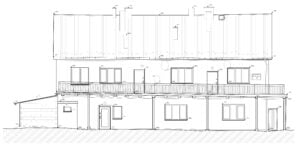

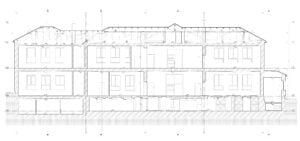

Oprócz modelu 3D kamienicy wykonanego na bazie skaningu laserowego i pozyskanej chmury punktów utworzono dokumentację płaską. Stanowią ją rzuty każdej kondygnacji kamienicy, przekroje charakterystyczne, widoki elewacji. Są to podstawowe elementy inwentaryzacji budowlanej, która ułatwi wszystkim uczestnikom procesu projektowego wzajemną komunikację i realizację założeń projektowych dot. tego budynku.
