Wydruk 3D – makieta Galerii Politechniki Krakowskiej „Gil”
Budynek Galerii „Gil” jest zlokalizowany na kampusie Politechniki Krakowskiej znajdującym się w ścisłym centrum przy ul. Warszawskiej w Krakowie. Specyfikacja zadania polegała na wykonaniu BIM-owego modelu istniejącego już budynku, wydruk 3D makiety, a następnie przygotowaniu modelu na potrzeby wdrożenia systemu FM (Facility Management. Prace zostały rozpoczęte od skaningu laserowego, z których powstały chmury punktów oraz dogłębnej analizy porównawczej dokumentacji wykonawczej i powykonawczej z chmurą punktów w celu weryfikacji jakości dokumentacji powykonawczej. Dzięki takiemu działaniu uzyskaliśmy dokładny model powykonawczy budynku, w którym zostały wykryte kolizje i błędy powtarzane w wcześniej wykonywanych dokumentacjach 2D. W toku inwentaryzacji 3D wykryte zostały błędy projektowe i wykonawcze, a informacja o nich została zawarta w modelu.

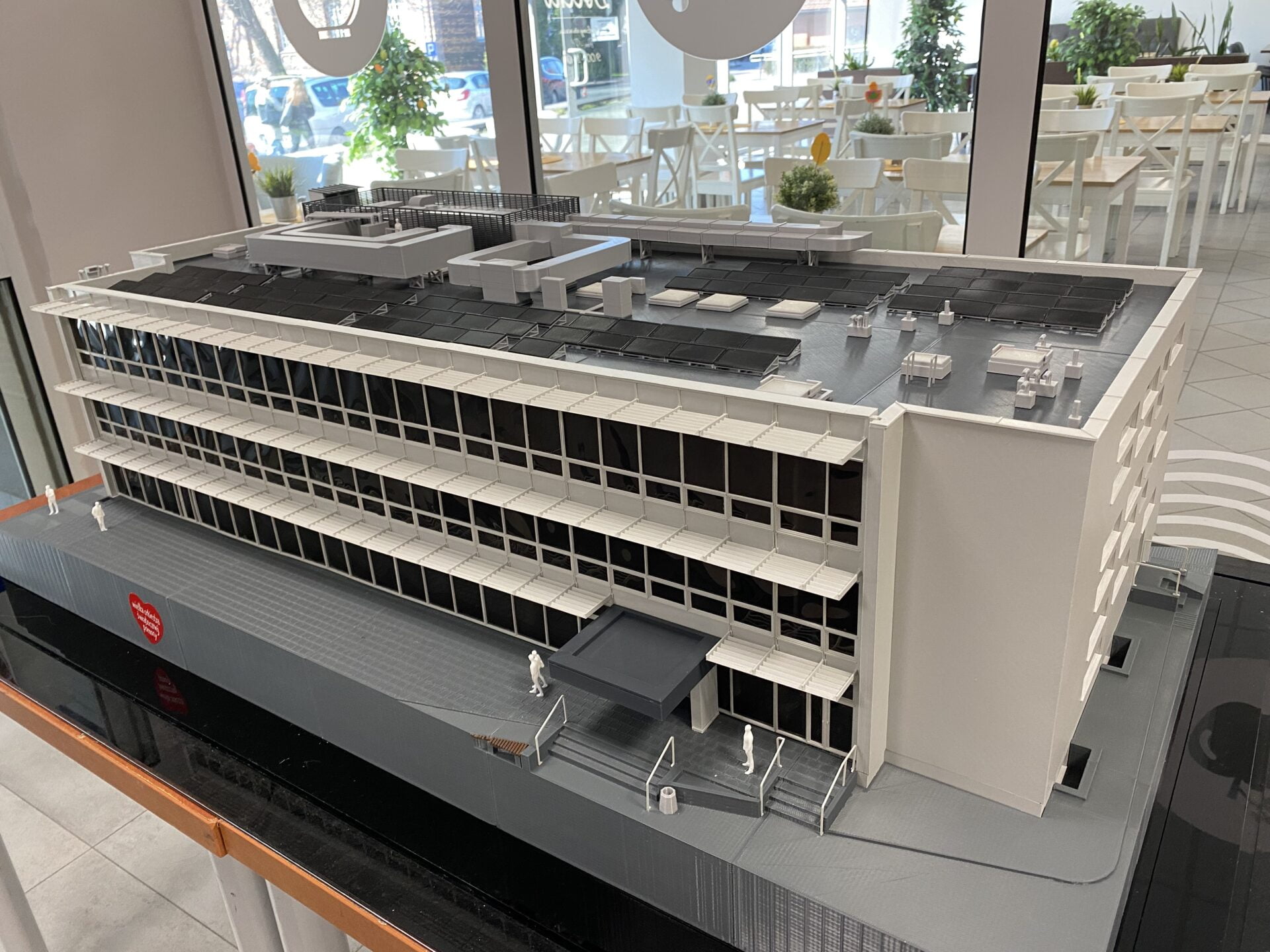

Wykonano wydruk 3D makiety budynku, która jest prezentowana w galerii. W modelu została wymodelowana architektura budynku, stalowa konstrukcja, systemy instalacji: wentylacji, klimatyzacji, CO, CWU, wodnej, kanalizacji, kanalizacji, deszczowej, energetycznej, fotowoltaicznej, piorunochronnej, oświetlenia i oświetlenia awaryjnego, teletechnicznej, DSO, SSP, oraz wyposażenie sanitarne.
Wymagania do wykonania modelu BIM stawiane przez zamawiającego
- zapis w formacie IFC 4 lub wyższym.
- musi posiadać podział kolorystyczny elementów poszczególnych systemów w celu szybkiej identyfikacji położenia elementów względem siebie i poprawnej identyfikacji przebiegów instalacji położonych blisko siebie.
- musi posiadać indywidualne, skodyfikowane oznaczenia ID dla elementów central, urządzeń, króćców instalacji sanitarnych, grzejników, zaworów, szaf, tablic rozdzielczych i innych nieliniowych elementów instalacji sanitarnych, elektrycznych, niskoprądowych, oraz stolarki i ślusarki. Kodyfikacja powinna umożliwiać wyszukanie w modelu obiektów o takiej samej lub powiązanej funkcji, przy pomocy wyszukiwania ID elementów. (Chcąc wyszukać wszystkie anemostaty użytkownik końcowy powinien mieć możliwość wyszukania przez wyszukanie początkowej części kodu, określającej branżę, kategorie i rodzaj obiektu; np. Chcąc wyszukać wszystkie anemostaty w obiekcie użytkownik może skorzystać ze skodyfikowanego początku ID, „WM.K.AN” gdzie zgodnie z przyjętą na potrzeby przykładu kodyfikacją odpowiednio:
„WM” oznacza instalację wentylacji mechanicznej, „K” oznacza króciec, a „AN” oznacza anemostat, a symbol „.” Stanowi oddzielenie poziomów informacji. - musi być rozdzielony na poszczególne kondygnacje budynku (wyjątek mogą stanowić elementy przebiegu instalacji będące połączonymi elementami bez punktów rozdzielających przebieg, czyli np. piony przebiegające przez kilka kondygnacji, nie posiadające w przebiegu elementów nieliniowych instalacji, umożliwiających jasne przypisanie ich do konkretnej kondygnacji.
- musi umożliwiać wstępną identyfikację typu obiektu na podstawie jego geometrii, niedopuszczalnym jest aby obiekty króćców, czy zaworów były przedstawione w formie prostopadłościennego obiektu 3d w sytuacji gdy w rzeczywistości mają cechy charakterystyczne. Wyjaśnia się, że celem zamawianego modelu jest możliwość wstępnej identyfikacji elementów instalacji na jego podstawie, geometria obiektów może być uproszczona, jednak w stopniu umożliwiającym identyfikację elementu (np. zawór motylkowy powinien być możliwy do odróżnienia od zaworu automatycznego, a klimatyzator od anemostatu.
- musi oddawać stan rzeczywisty w zakresie rodzajów zastosowanych kanałów wentylacyjnych w zakresie ich kształtów przekrojów (przekrój prostokątny, przekrój okrągły powinny być rozróżnione), oraz w zakresie kształtu przebiegów (przebieg kanału z blachy, przebieg kanałów elastycznych powinien zostać rozróżniony)
- musi być złożony z oddzielnych elementów poszczególnych urządzeń instalacyjnych, połączonych z elementami liniowymi, niedopuszczalne jest żeby centrala wraz z przebiegiem liniowych elementów stanowiła jeden element geometryczny (np. centrala wentylacyjna wraz z kanałami stanowi jeden obiekt).
- musi być wykonany zgodnie ze standardami szczegółowości opisanymi w dokumencie BIM Standard PL, odpowiednio:
- Elementy architektoniczne – LOD 4
- Elementy konstrukcji – LOD 4
- Elementy instalacji HVAC – LOD 3
- Element instalacji elektrycznych – LOD 2
- Wydruk 3D makiety
